Для человека, не связанного с нефтянкой, словосочетание «муфтонаверточный станок» вряд ли что-то скажет. А вот на трубной базе или в ремонтном цехе это ключевое звено в работе с насосно-компрессорными трубами. Задача простая на словах: навернуть или отвернуть муфту, не повредив резьбу. На деле — это серьёзная механика, гидравлика и точный момент, который нужно выдержать. Уралремдеталь производит муфтонаверточные станки НКТ с 1997 года и за это время прошла большой путь — от простых моделей до агрегатов с моментом 10 000 Нм. Но важнее то, что мы не просто продаём станки, а сопровождаем их весь срок службы: обслуживаем, модернизируем, выезжаем на наладку. Об этом и расскажем.
Сегодня в линейке предприятия три станка, каждый из которых закрывает свой круг задач.

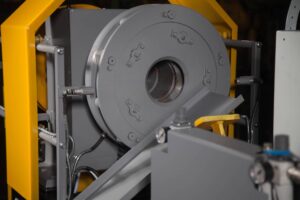

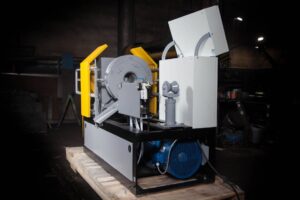

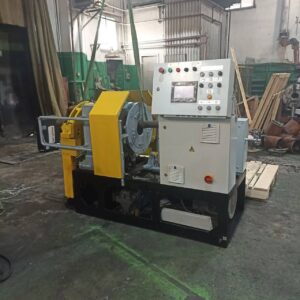

НКТ-05 — проверенная временем модель, которая появилась, когда возникла потребность в обработке труб диаметром 114 мм. Момент на шпинделе — 5000 Нм. На этом станке установлен новый патрон зажима муфты, который позволил охватить больший диапазон диаметров и избежать деформации и задиров. Конструкция патрона пространственно незамкнутая, поэтому не требует постоянной очистки от окалины и герметика. Кроме того, при переходе на другой диаметр трубы не нужно менять фиксирующие кулачки. Станок оснащён графической панелью оператора с сенсорным управлением Delta DOP-B, что упрощает работу.
НКТ-06 создан специально для отворота муфт с высоким крутящим моментом, но при этом сохраняет возможность наворота. Его максимальный момент — 10 000 Нм. Для этого были разработаны более мощная гидростанция с системой принудительного охлаждения, новый механизм зажима трубы и механизм гидроподрыва. Благодаря этому станок надёжно фиксирует трубу, сохраняя её геометрию и внешний вид, и охватывает все диаметры труб по ГОСТ 633-80 (от 60 до 114 мм).
НКТ-08 ЭМ — модель для наворота и отворота муфт с моментом до 10 000 Нм. Назначение схоже с НКТ-06, но конструктивно станок адаптирован под электромеханический привод. Диапазон труб тот же: 60, 73, 89, 102, 114 мм.
Подробнее о каждой модели можно узнать на страницах: НКТ-05, НКТ-06 и НКТ-08 ЭМ.
Уралремдеталь оказывает услуги по постгарантийному обслуживанию муфтонаверточных станков НКТ. Мы заинтересованы в том, чтобы техника работала долго и не подводила в самый ответственный момент. Обслуживание начинается с диагностики: проверяем момент свинчивания, состояние патрона, гидравлику, электрику. Если находим износ — ремонтируем или меняем детали. Плановое техническое обслуживание помогает предупредить серьёзную поломку до того, как станок встанет. Это дешевле и проще, чем потом в срочном порядке искать причину отказа, когда на площадке скопились трубы и простой бьёт по срокам.
Особое внимание уделяем механизму зажима трубы и патрону. Со временем кулачки изнашиваются, появляется люфт, труба может проворачиваться. Мы проверяем затяжку, при необходимости регулируем или меняем фиксирующие элементы. Гидравлика — ещё одна зона риска: масло должно быть чистым, фильтры — чистыми. На станках НКТ-06 и НКТ-08 ЭМ с гидростанцией важно следить за уровнем масла и температурой, особенно при интенсивной работе. Принудительное охлаждение спасает, но и его нужно проверять.
История муфтонаверточных станков НКТ — это история постоянной доработки под реальные нужды предприятий. Первый станок НКТ-01, созданный в 1997 году по техническому заданию НГДУ Сургутнефть, работал на электроприводе с кулачковой моментной муфтой. Он был шумным, а момент затяжки оказался нестабильным — приходилось часто регулировать. В 1998 году совместно с НГДУ Комсомольскнефть решили модернизировать станок: появился НКТ-02, в котором для стабильного момента применили гидропривод. В 1999 году по заказу Центральной трубной базы Сургутнефтегаза была разработана модель НКТ-03, предназначенная в первую очередь для поточных линий. А уже в 2000 году появился НКТ-04 с возможностью отворота и моментом 2500 Нм. Прорыв произошёл в 2005 году, когда был создан НКТ-05. Для него мы разработали новый патрон зажима муфты, который позволил охватить трубы до 114 мм, избежать задиров и деформаций, а также убрать необходимость систематической очистки от окалины и герметика. Кроме того, при смене диаметра трубы больше не нужно менять кулачки. Момент вырос до 5000 Нм.
Позже, когда появилась потребность сохранять муфты для повторного использования, был разработан НКТ-06. Для него создали более мощную гидростанцию с системой принудительного охлаждения, новый механизм зажима трубы и гидроподрыв. Момент на шпинделе достиг 10 000 Нм.
Сейчас мы продолжаем модернизировать муфтонаверточные станки НКТ под конкретных заказчиков: по желанию станки могут быть оснащены системами автоматики для управления с органов всей линии, органы управления можно установить в правостороннем или левостороннем варианте, станок можно встроить в тупиковую или проходную схему.
Уралремдеталь — производитель, а не перепродавец. Мы знаем свои станки до винтика, у нас есть собственное производство и склад запасных частей. Поэтому ремонт и обслуживание проходят быстрее, чем если бы мы искали детали на стороне. Пусконаладочные работы выполняются с выездом наших специалистов на место установки. При заключении договора на поставку оговариваем расположение узлов, режимы работы, пожелания заказчика. Гибкость производства позволяет максимально учесть требования конкретного предприятия. Если вашей площадке требуется обслуживание или модернизация муфтонаверточных станков НКТ, просто позвоните или напишите. Мы разберёмся, что нужно, и предложим решение. Оборудование должно работать, а не простаивать. И мы знаем, как этого добиться.
